正面吊是機電液一體化的起吊裝載設備，它廣泛應用于吊裝作業中。具有使用范圍廣、操作方便、適用性強等優點，通過實訓可使學生了解工程機械設備的設計及工作原理，并引導其創新設計的積極思維，培養其綜合設計能力和實踐動手能力，是液壓傳動與控制實驗室理想的綜合創新性實驗裝備。

實驗項目?jī)?nèi)容：
1．液壓傳動及元部件結構與工作原理觀摩、拆裝實驗。
（1）機械部件的測繪與分析。
（2）液壓控制系統原理的學習與分析。
2．正面吊操作控制實驗：
（1）起吊作業：起吊集裝箱時，根據集裝箱長度位置，將起吊橫梁長度伸縮調整，同時繞中心旋轉定位。
（2）提升作業：固定好集裝箱后，將起吊主臂抬起，吊起集裝箱。
（3）前后伸縮作業：吊起集裝箱后，將主臂伸出或縮回。
（4）集裝箱旋轉定位作業：吊起集裝箱后，將橫梁繞回轉中心旋轉，將集裝箱定位。
（5）返回：放好集裝箱，松開起吊鉤，將橫梁與主臂復位。
3．PLC自動控制操作實驗。
4．PLC可編程控制訓練。
以上實驗項目可由各個學校根據教學內容和實際情況安排。

主要技術特點：

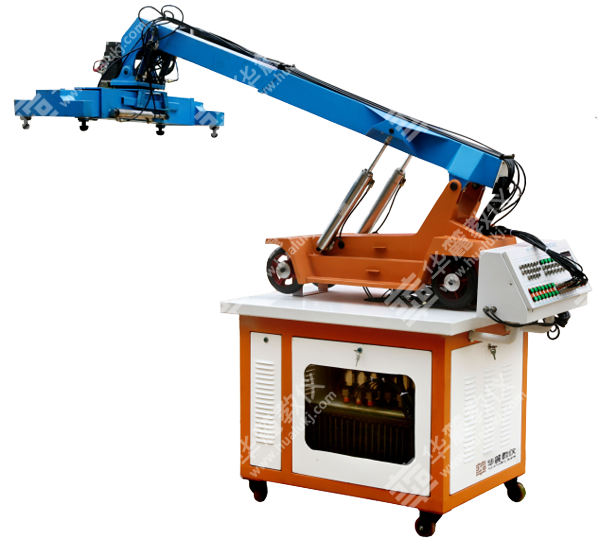

1.   實驗臺為臺式結構，按實物比例縮小，集液壓、機械、電氣、PLC控制于一體。

2.   實訓臺能模擬正面吊的吊裝作業：主吊臂除上、下抬臂外，還可以前后伸縮，增加吊裝范圍，橫吊桿除長度可以伸縮外，還可以圍繞中心旋轉，適用于物件定位吊裝。

3.   電氣操作控制盒可實現手動與PLC自動控制，液壓站放置于液壓臺下面。整體結構緊湊協調，美觀大方，牢固性能強，可供6-8人實驗。

4.   所用的液壓元器件全部是采用工業產品，使學生實驗時操作感受真實，油管采用高壓管，壓力可達7MPa，鈑金件用經過噴塑防腐處理的冷扎鋼板制作。

主要配置及技術參數：
1．電機：液壓專用電機 電壓：380V功率：1.5kW  轉速：1420r/min
2．油泵：變量葉片泵額定壓力：7Mpa   額定排量：8ml/r
3．工作電壓：380V與220V，額定功率：1.8KW 對地漏電電流超過30mA自動切斷電源。電器控制采用直流24V，過壓保護。
4．外形尺寸：（1）工作臺尺寸：1000×800×800mm；
（2）實訓臺尺寸：2000×800×1800mm；
（3）吊臂伸縮長度：300mm；
（4）橫梁伸縮長度：200mm。

5. 實訓臺重量：135Kg
