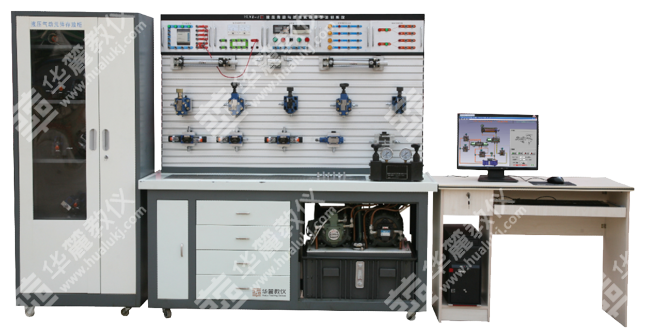

該實驗臺集流體力學實驗，液壓元件與系統性能測試實驗，實用液壓回路功能驗證實驗于一體的綜合性液壓實驗設備。采用傳統測試儀器和手動測試方式。是高等院校開設液壓傳動與控制驗證實驗，綜合實驗和設計實驗，職業院校進行液壓傳動與控制技能培訓的實用型模塊化培訓系統。
實驗項目內容：
（一）液壓回路功能驗證實驗
1. 壓力控制回路：◎調壓回路 ◎減壓回路◎保壓回路◎卸荷回路◎平衡回路◎緩沖回路
2. 速度控制回路：◎節流調速回路◎增速回路◎速度變換回路
3. 方向控制回路：◎換向回路◎鎖緊回路
4. 多缸控制回路：◎順序動作回路◎同步動作回路
（二）流體力學實驗
  液阻特性實驗
（三）液壓元件性能實驗
1．液壓泵靜態特性實驗    2．溢流閥靜態性能實驗   3．流量閥靜態特性實驗
（四）液壓回路性能實驗
節流調速回路性能實驗
主要技術特點 ：

1.      實驗臺架采用2mm冷軋鋼板制做基礎穩固，剛度大。

2.      移動式液壓泵站，雙泵供油，蓄能器穩壓，油溫可控。

3.      具有良好的工作可靠性和失敗安全性。

4.      用戶可選用成套液壓元件及電控箱功能模塊，組合所需實驗。

5.      液壓元件安裝，回路搭建快捷，控制快換接頭，工作中和拆裝時均無泄漏。

6.      配有PLC，可進行PLC程序控制。微機可顯示液壓元件工作原理，液壓回路工作原理三維動畫。

7.      B1型為單面鋁合金T型槽安裝板，B2型實驗臺為雙面安裝，一個臺可同時進行兩組實驗。

主要配置及技術參數：

HLYZ-B1單面型:

1.     變量葉片泵組  1臺

型號：2HP+VP1-12-70

功率/電壓：1.5 kW/ 380V 50Hz

流量：12L/min(0.35MPa 1800r/min)

額定壓力：7MPa

最高轉速：1390r/min

2.     定量葉片泵組  1臺

型號：3HP+FA1-08

功率/電壓：2.2kW/380V 50Hz

流量：8 ml/r

額定壓力：7MPa

最高轉速：1450r/min

3.     油液風冷循環器 1套

功率/電壓：38W/220V 50HZ

流量：20L/min

額定壓力1. 4MPa

4.     散熱式油箱容積:60L

5.     實驗臺外形:1580×570×1680mm

6.     實驗臺質量:120kg

HLYZ-B2雙面型：

1.     變量葉片泵組 2HP+VP1-12-70  1.5 kW/ 380V 50Hz 2臺

2.     定量葉片泵組 3HP+FA1-08  2.2kW/380V/50Hz 1臺

3.     油液風冷循環器 2套

4.     散熱式油箱容積:80L

5.     實驗臺外形:1580×850×1680mm

6.     實驗臺質量:170kg
